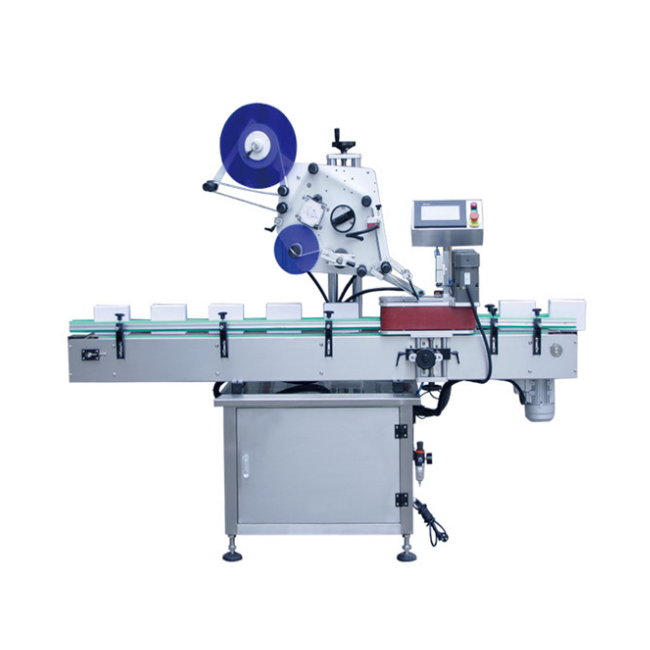

Navpični avtomatski stroj za etiketiranje okrogle posode

Ta stroj je uporaben za etiketiranje s krožnimi površinami, kot je okrogla posoda, podroben opis aplikacije, kot sledi tabela:

TežavaOpis aplikacije
Uporabno posodoZa en stroj lahko izberete naslednje scenarije:
1) Okrogla posoda, kot je okrogla steklenica
2) Krožna površina, kot je posoda z odsekom krožnega loka
Veljavna vrsta nalepkeSamolepilna nalepka
1) Netransparenten kot standard
2) Prozoren kot neobvezen
Številka nalepke1) 1 nalepka
2) 2 nalepki, ki sta natisnjeni na enem zvitku nalepk

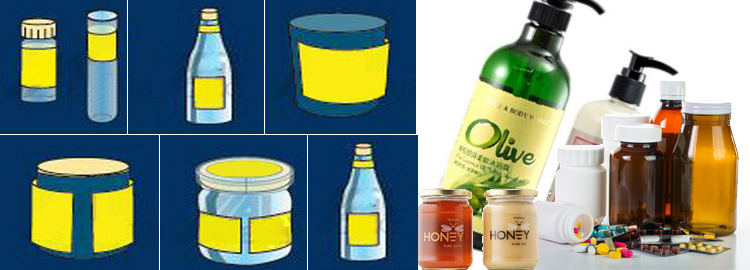

Sledi referenčni slog zabojnikov:

T Vertikalni avtomatski stroj za etiketiranje okrogle posode

Standardne funkcije

• Primerno za okroglo posodo ali posodo z odsekom krožnega loka, signala ali dvojnega označevanja

• Nerjaveče jeklo 304 in aluminijeva zlitina visokega razreda kot konstrukcija stroja

• Unikatne glave za etiketiranje omogočajo boljše zategovanje in napenjanje nalepk. In zagotovite natančnost označevanja.

• strokovnjak označevanje naprava izboljša kakovost označevanja. Za zagotovitev brez gub in mehurčkov. In tesnost prekrivanja.

• Kalibracijske tehtnice so priročna naprava za prilagoditev oblike

• Krmiljenje PLM in zaslona na dotik HMI za doseganje inteligentnega delovanja in odpravljanja težav

• Inteligentno krmiljenje, samodejno sledenje fotoelektričnosti, brez označevanja predmetov, brez samodejne korekcije nalepk

Izbirne funkcije

• Prozoren senzor za zaznavanje nalepk

• Spletni tisk kodne vrstice

T Vertikalni avtomatski stroj za etiketiranje okrogle posode

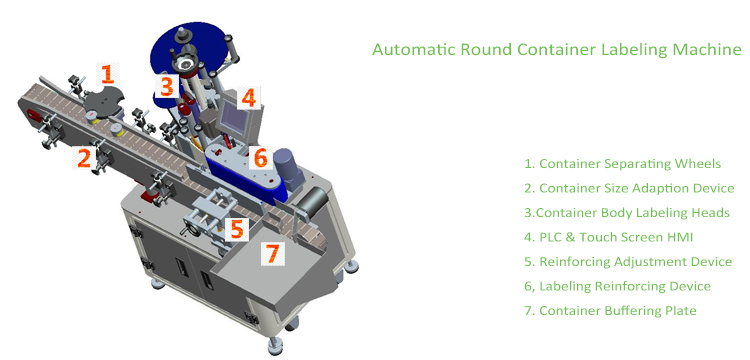

Glede na nastavitev parametra PLC prek zaslona na dotik HMI, vsebnika iz procesa navzgor, skozi tekoči trak. Kolesa ločite kolesa ,. Če sinhronizirate s sistemom za zaznavanje vsebnikov in etiket, dobite natančno označevanje s strani glav za etiketiranje. Naprava za ojačitev etikete bo zagotovila kakovost označevanja kot zadnji korak.

T Vertikalni avtomatski stroj za etiketiranje okrogle posode

T Vertikalni avtomatski stroj za etiketiranje okrogle posode

Razen zasnove stroja bo konfiguracija ključnih komponent določala kakovost stroja ali sistema, spodaj je konfiguracija ključnih komponent v ožjem seznamu:

NeKomponenteGradivo / Kratek seznam
1Programiran logični krmilnikDelta, Siemens, Mitsubishi, Panosonic
2Zaslon na dotikWeinview, Siemens, Delta, Kinco, Panosonic
3Steper / servo motorTeco, Delta, Panosonic, Leadshine
4Frekvenčni pretvornikDelta, Schneider, Leadshine
5Ključne električne komponenteSchneider, Chint, Ls, Ark
6Zaščita tipk in releSchneider, Delixi
7Cilinder, filterAirtac, SMC
8Senzor fotoceliceAvtonika, Keyence, Leuze, Panosonic, Datalogic

T Vertikalni avtomatski stroj za etiketiranje okrogle posode

Katalog 1J-x-xxxxx
Metoda nadzoraSamodejno
Številka nalepke1 kot standard ali 2 nalepki, ki sta natisnjeni na isti zvitek
Preglednost znakaNepregleden
LepiloSamolepilne
Stroj za kodiranje / tiskanjeIzključi
Širina etikete15-150 mm - Vključite zadnji papir
Dolžina nalepke20-340mm
Hitrost označevanja30-80 kosov / min za običajni motor
40-120 kosov / min za servo motor
označevanje Toleranca+/- 1mm
Premer posode25-100 mm
Zunanji premer valja280 mm-maks
Notranji premer valja76 mm
Standardna hitrostServo motor: 5 ~ 25m / min
Krmilni motor: 5 ~ 19m / min
Stisnjen zrak potrebenSe ne uporablja
Poraba zrakaSe ne uporablja
Zahteva po močiAC 220V 50 / 60HZ
Poraba električne energije0,53Kw
Približna teža (neto)185 kg
Dimenzija ('mm)1950 * 1100 * 1300 mm

T Vertikalni avtomatski stroj za etiketiranje okrogle posode

Praktično, v primerjavi s preprostim strojem na trgu, se bolj osredotočamo na podrobnosti, prednosti, kot so navedene v naslednji tabeli:

Ciljna oznakaNaš dizajn
Brez gubNaprave za vodenje nalepk, vključno
a) Vodenje in vlečenje etiket
b) ohranjanje napetosti nalepk,
c) procese ločevanja nalepk
Brez mehurčkovRazumno označevanje in ojačitvene naprave
Natančno označevanjea) Visokokakovostni in pozicionirni senzor za zaznavanje nalepk
b) Naprava za nastavitev položaja posode
c) Označevanje sinhronizacijskega nadzora
Prilagodljivo delovanjea) Nadzor pedala / samodejno zaznavanje
b) Enojne ali dvojne etikete
c) Kode tiskanje se lahko integrira
d) Prožno programiranje s strani PLC-ja
e) potrebna zaščita, kot so kratki stiki, preobremenitve itd

T Vertikalni avtomatski stroj za etiketiranje okrogle posode

Dokumentacija

Da bi lažje razumeli naše izdelke, so na voljo naslednji dokumenti, vendar ne omejeno, ki jih je treba predložiti na stopnji nakupa

NeDokumentKodaOpis
1Vodnik za izbiro izdelkovSGIzbrati ali prilagoditi ustrezne izdelke za stranke po povratnih informacijah izbirnega vodnika, ki vključujejo ozadje projekta, parametre in druge zahteve stranke
2Profil izdelkovPPDa bi strankam omogočili razumevanje pregleda izdelkov, zajema razdelke osnovnih funkcij, aplikacije, konstrukcije, tipičnih izdelkov, odobritev in izbirnih funkcij
3Navodila za namestitevINPojasnite korak namestitve opreme in vključite tudi navodila za zagon
4Navodila za uporaboUMZajema vsebino delovanja in vzdrževanja ter odpravljanje težav

naše storitve

T Vertikalni avtomatski stroj za etiketiranje okrogle posode

Prilagoditev

Prilagoditvena filozofija

Izdelek, ki prikazuje, morda ne bo popolnoma ustrezal vašim zahtevam, naša filozofija je, da prilagodite svojim potrebam, da zmanjšate zmogljivost in delovanje prostega teka. Za zagotovitev zmogljivosti in stroškovno uravnoteženih izdelkov. Med prilagajanjem se upoštevajo naslednji dejavniki:

• Prozoren senzor za zaznavanje nalepk

• Spletni tisk kodne vrstice

Vodnik za izbiro

Izbrani vodniki so na voljo za obtok, kontaktirajte nas, da dobite podporo za izbiro izdelkov in prilagajanje.

Izjava

  • Slike, predstavljene v tem profilu, predstavljajo izdelke, ki so v skladu z najnovejšim ali prilagojenim dizajnom
  • Zaradi velikega števila posodobitev dokumentacije se podatki, navedeni v tem profilu, ne bodo pravočasno posodabljali. Za najnovejšo različico se obrnite na našo stranko.
  • Funkcije ali funkcije se v tem profilu pojavijo ob dodatnem opisu ponudbe
